一個現代典型機器視覺檢測系統，由下圖所示基本單元組成，不同的機器視覺檢測系統的基本原理大同小異。

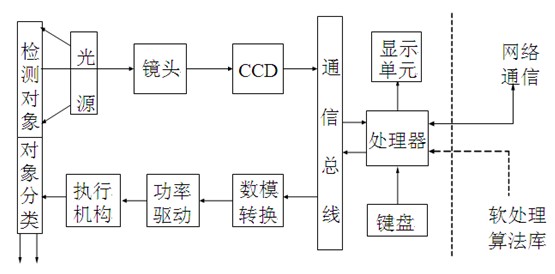

典型機器視覺測控系統原理框圖

機器視覺檢測技術組成及應用可歸納為以下幾點：
1、機器視覺測控系統硬件：光源、鏡頭、CCD；
2、機器視覺檢測軟件：組態、可視化；
3、圖像處理、模式識別、理論基礎；
4、尺寸測量、缺陷檢測之應用；
5、圖像融合：多CCD、多聚焦、多光照；
6、目標跟蹤：動態圖像；
7、三維重構：初級視覺。

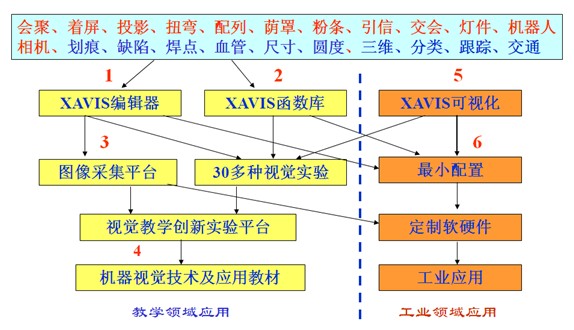

機器視覺檢測技術組態軟件構成及應用示意圖：

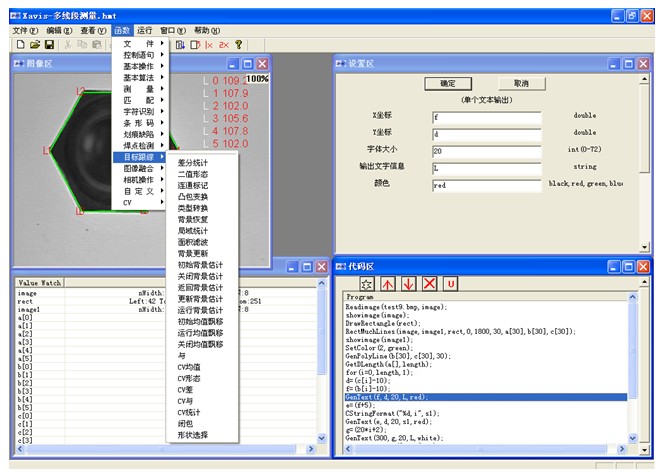

機器視覺系統組態軟件界面
