工業讀碼器
工業讀碼器

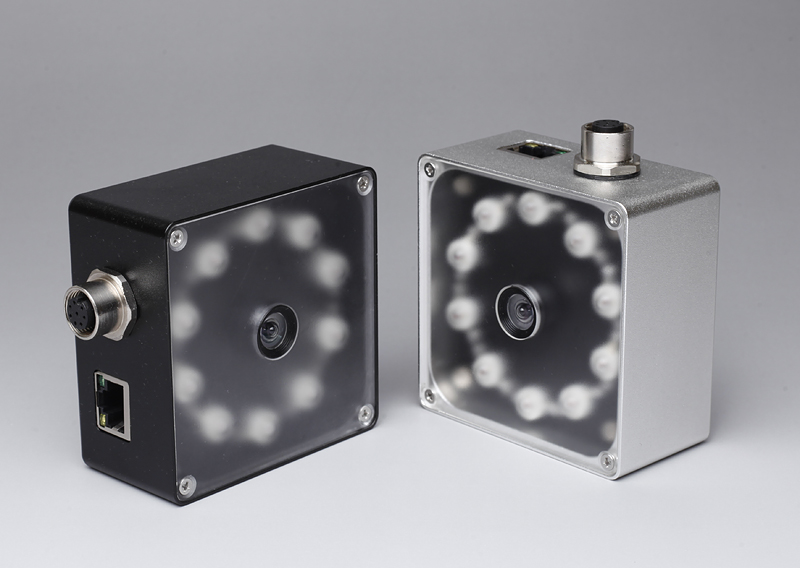

海天視覺SuperHD-Read系列工業讀碼器，是固定式讀碼應用?？梢詫σ砸痪S碼、QR碼、Data Matirx碼等進行精確的識別。識別程序在相機內部完成。
Barcode/2D碼/OCR都是按照一定的編碼規則排列，用來表示產品信息的標識。主要用于產品的追蹤追溯、生產控制、自動識別，目前已經是物聯網不可缺少的一部分。?Barcode是早期使用的信息條碼，后來由于Barcode的信息容量限制，2D碼開始應用，OCR碼則是用于一些特殊領域的專用字符。
? ? ?
| 應用 | 包裝上的標簽 | 物體表面的打碼 |
| 行業 | 電子、家電、醫藥、食品飲料、煙草、物流等的外包裝 | 汽車、電子、醫療器械、太陽能、半導體,AGV智能物流小車等 |
| 具體 | 產品包裝上的碼用于產品追蹤和防偽 | 柔性電路板上的、硅片上的、汽車發動機上的、各類鋼管上的二維碼 |
工業讀碼器特點：
- 分辨率640 x 480, 752 x 480、1280 x 960、1920 x 1200像素
- 可連接外部光源，對光源亮度進行軟件調節，光源在抓拍圖像時才閃光。
- 讀取速度快、識別速度快、識別率高
- 多碼同時讀取功能
- 以太網、RS232、RS485、可編程數字輸入/輸出接口
- 外部觸發、自動觸發、軟件觸發
- TCP/IP協議上傳、FTP上傳、SD卡存儲、RS232和RS485輸出
- 型號明細如下
| 工業讀碼器系列 | SuperHD-Read36 | SuperHD-Read120 | SuperHD-Read200 |
| 像素大小(H×V) | 752×480 | 1280×960 | 1920×1200 |
| 傳感器型號 | MT9V034 | MT9M031 | IMX249 |
| 傳感器光學尺寸 | 1/3-inch | 1/3-inch | 1/1.2-inch |
| 像素尺寸 | 6.0×6.0 | 5.2×5.2 | 5.86×5.86 |
| 全幅幀率 | 50 | 28 | 15 |
| 快門方式 | 全局快門CMOS |
全局快門CMOS |
全局快門CMOS |
| 相機輸出接口 | 10/100M以太網自適應；TCP/IP協議；FTP協議； | ||
| 其他通訊接口 | RS232串口、RS485 | ||
| 圖像采集方式 | 軟件觸發采集、外部IO觸發采集、外設觸發采集 | ||
| 輸入輸出IO | 3通道隔離輸入、3通道隔離輸出 | ||
| 存儲 | 8MByte線性Flash存儲；8~32GByte SD卡存儲 | ||
| 其他功能 | 遠程復位、看門狗功能 | ||
| 電源及功耗 | 12V直流輸入/3.6W功耗 | 4.8W功耗 | |
| 工作溫度 | 零下20度到零上65度 | ||
工業讀碼器優勢：
- ?高速采集，通過全局快門的CMOS進行圖像采集，能達到運動中清晰捕獲2D碼圖像
- 高速嵌入式識別，相機內部直接進行識別結果輸出，單張2D碼識別時間15MS~30MS,在指
? 定了ECC200的大小比如10×10或者12×12或者14×14大小的情況下，識別速度20MS
- 可以進行圖像中多個2D碼的定位和識別
- 輸出結果多樣化，可以包含了2D碼的方向信息，坐標信息，同時包含了識別結果
- 整套識別系統包含了相機、環形光源和工業鏡頭，相機能進行光源亮度的軟件調節
- 輸出接口多樣化，可以通過網絡輸出識別結果和坐標，也可以通過串口輸出，支持PLC
???的MODBUS協議。相機硬件結構穩定，防護等級IP65.
- 讀碼器是完全的獨立運行機,在設定好工作模式后，相機可以自啟動后按工作模式獨立
?? 運行，比如連續抓圖和識別，當有識別結果時，通過串口輸出數據。
- 讀碼器集成了白色或紅色環形光源，光源亮度可以通過相機軟件內部調節。
- 讀碼器支持各種工作距離安裝，根據工作距離和抓拍視野來選擇相應的工業鏡頭。
