SuperHD-S140
??
n? 概述
SuperHD-S140高速智能工業相機集成了高靈敏度CCD感光芯片；高速處理數字信號處理器、Flash和SD卡存儲；RS232和RS485串行通信接口。高速相機可以獨立運行，穩定的程序保證，可以用作各類一維碼、二維碼的識別；用于工業高速檢測；相機內部帶識別算法。
n? 特點
w?? 140萬像素彩色/單色CCD感光芯片，型號為ICX205AK/AL;????
w?? 集成高速數字信號處理器；相機內部可以集成識別算法
w?? 64M內存作程序運行；8MFlash存儲程序和配置參數；
w?? 可選配4G、8G、16G SD卡用于斷網保存數據等特殊情況
w?? 百兆網絡傳輸；TCP/IP協議；UDP協議；FTP協議；相機可以自行運行；
w?? RS232和RS485串行通訊接口；可以連接各類車檢器和雷達；以及PLC控制
w?? 4路輸入觸發信號，2路隔離閃光燈控制
w?? 集成的RS485防雷、網絡防雷和電源輸入防雷及防靜電措施；
w?? 高低溫穩定運行；看門狗電路保護適合室外不間斷運行。
n? 規格
|
型號 |
SuperHD-S140 |
|
圖像傳感器 |
1/2-inch CCD彩色圖像傳感器 |
|
有效像素數 |
1360(H) × 1024(V) |
|
像素尺寸 |
4.65μm×4.65μm/Pixel |
|
掃描方式 |
逐行全幀掃描 ；全局快門 |
|
幀速率 |
10幀/S |
|
A/D |
12bit ADC轉換；可調節LUT表轉換為8位 |
|
處理器 |
高速數字信號處理器 |
|
內存 |
64M |
|
Flash & SD卡存儲 |
8M Nor Flash 和 可選配的8G/16G SD卡 |
|
網絡通訊 |
10M/100M以太網自適應，支持斷網續連和重連 |
|
串行通訊 |
RS232和RS485接口；支持各種車檢器和雷達連接 |
|
I/O |
2路輸入觸發信號，3路TTL/ PLC輸出控制信號 |
|
自動功能 |
自動增益；自動曝光；自動白平衡及自動閃光燈 |
|
圖像格式 |
Bayer格式；YUV格式；JPEG格式 |
|
電源 |
12VDC; 400mA |
|
功耗 |
4.8W |
|
鏡頭卡口 |
C-Mount |
|
外形尺寸 |
80mm×80mm×47mm(長度×寬度×高度) |

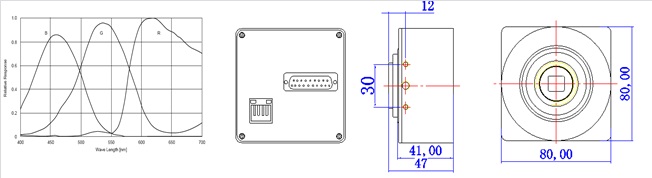

n? 光譜特性和相機尺寸
n? D-Sub線纜定義
|
輸出線顏色 |
信號定義 |
輸出線顏色 |
信號定義 |
|
黑白 |
12V電源輸入正極 |
紅色 |
12V電源輸入負極 |
|
紅白 |
外部輸入信號1通道 |
綠色 |
232信號的TXD即發送端 |
|
綠白 |
RS485信號的B極 |
綠黑 |
232信號的RXD即接收端 |
|
藍白 |
外部觸發信號 |
黑色 |
外部輸出1通道信號 |
|
橙色 |
外部輸入信號2通道 |
白色 |
無源閃光燈控制負極 |
|
紅黑 |
無源閃光燈1通道正極 |
橙黑 |
外部輸出2通道信號 |
|
白黑 |
RS485信號的A極 |
藍黑 |
無源閃光燈2通道正極 |
|
藍色 |
RS232和輸入輸出IO的地 |
|
